Modelo:Cabeça lisa do eixo com furo Pin cilíndrico
Material: aço inoxidável 304
Produto padrão: GB/T882
Tamanho do produto: "diâmetro" * "Comprimento"/d * L
P. ex.: M3 * 30mm; significa dIameter = 3mm, comprimento = 30mm
Unidade: mm | ||||

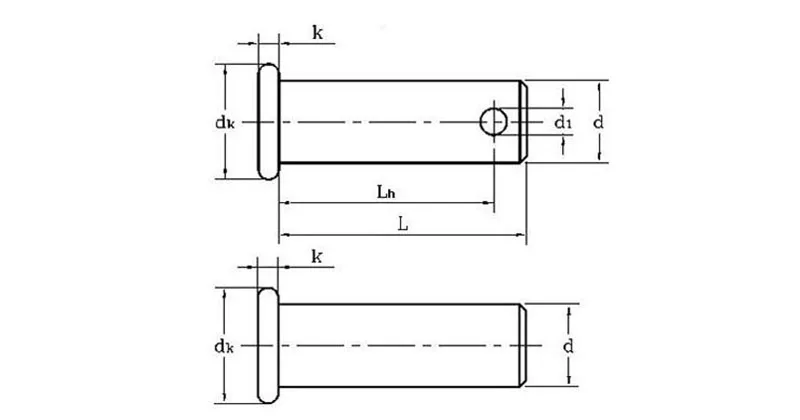

Diâmetro nominal d | Dk | D1 | K | L-Lh |
3 | 5 | 1.6 | 1.5 | 2 |
4 | 6 | 1.6 | 1.5 | 3 |
5 | 8 | 2 | 2 | 3 |
6 | 10 | 2 | 2 | 4 |
8 | 12 | 3.2 | 2.5 | 4 |
10 | 15 | 3.2 | 3 | 5 |
12 | 16 | 4 | 3 | 5 |
14 | 18 | 4 | 3 | 5 |
16 | 20 | 4 | 3.5 | 5 |
18 | 22 | 5 | 3.5 | 5 |
20 | 25 | 5 | 4 | 6 |
22 | 28 | 5 | 4 | 6 |
24 | 36 | 6.3 | 5 | 6 |
